您當前的位置：首頁 >> 靜態混合器 >> WGP型噴射器（適用藥液：鹽酸、堿）

WGP型噴射器（適用藥液：鹽酸、堿）

加入時間：2014-2-18 15:16:34　　點擊：次

主要結構尺寸及技術參數

本產品采用耐腐蝕型樹脂為念接劑，玻璃纖維為增強材料，整體模壓而成。

（一）主要結構尺寸

型號	配離子交換器直徑	外型尺寸			聯接尺寸
型號	配離子交換器直徑	L	L1	H	Dg₁	Dg₂
WGP-1007	1000	322	222	100	40	25
WGP-1511	1500	525	397	120	80	25
WGP-2014	2000	527	406	150	80	40
WGP-2216	2200	521	405	151	80	40
WGP-2518	2500	666	507	143	100	40
WGP-3023	3000	690	514	150	100	50
WGP-3225	3200	857	665	162	125	50

（二）主要技術性能

型號	高壓原水壓力	再生溶液出口壓力MPa（兆帕）	溶液進口濃度		再生溶液出口濃度	再生溶液出口流量（t/h)
型號	高壓原水壓力	再生溶液出口壓力MPa（兆帕）	(NaOH)	(HCL)	再生溶液出口濃度	再生溶液出口流量（t/h)
WGP-1007	0.196～0.392	0.118～0.196	40	30	2.5～5.0	2.88～5.12
WGP-1511			40	30	2.5～5.0	7.1～11.1
WGP-2014			40	30	2.5～5.0	11.4～17.5
WGP-2216			40	30	2.5～5.0	15～23.6
WGP-2518			40	30	2.5～5.0	19.89～25.2
WGP-3023			40	30	2.5～5.0	31.1～48.77
WGP-3225			40	30	2.5～4.0	34.83～49.43

圖片點擊放大

鋼制噴射器

概述：

噴射器是依靠高壓液體（一般為水），經噴咀形成的高速所產生的負壓來吸入并噴射另一種低壓流的設備，同時具有混合作用，在水處理中，鋼制噴射器用來稀釋和輸送堿再生液。

技術特性表

進口水壓MPa	<0.278	吸入室真空mmHg	237.5
進口水℃	20-30	入口藥液濃度	30％
出口水壓MPa	0.15	出口藥液濃度	4％
噴射量t/h	見表

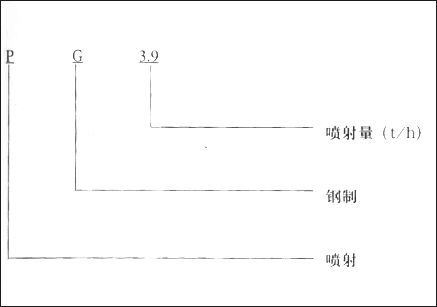

產品標記例

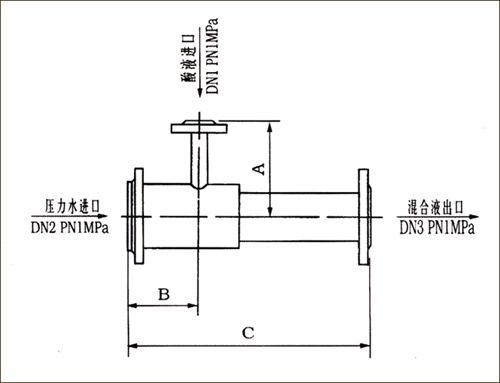

簡圖

主要技術數據及結構尺寸表

產品標記	PG3.9	PG8.9	PG15.7	PG24.6	PG35.4
噴射量t/h	3.9	8.9	15.7	24.6	35.4
Amm	120	140	180	180	180
Bmm	82.5	117.5	175.5	165.5	207
Cmm	334	482	679	725	724
DN1mm	25	25	32	40	50
DN2mm	50	65	100	100	125
DN3mm	50	65	100	100	125
重量Kg	8.5	14	35	35.9	60
配套離子交換器直徑mm	Ø1000	Ø1500	Ø2000	Ø2500	Ø3000

圖片點擊放大

襯里噴射器

概述

噴射器是依靠高壓液體（一般為水），經噴咀形成的高速流所產生的負壓來吸入并噴射另一種低壓流的設備，同時具有混合作用，在水處理中，襯里噴射器用來稀釋和輸送鹽酸再生液。

技術特性表

進口水壓MPa	>0.31	吸入室真空mmHg	190
進口水℃	20-30	入口藥液濃度	31％
出口水壓MPa	0.15	出口藥液濃度	5％
噴射量t/h	見表

產品標記例

簡圖

主要技術數據及結構尺寸表

產品標記	PG3.9	PG8.9	PG15.7	PG24.6	PG35.4
噴射量t/h	3.9	8.9	15.7	24.6	35.4
Amm	120	110	120	130	160
Bmm	91.5	165	140	190	240
Cmm	329	605	586	734	965
DN1mm	25	25	32	40	50
DN2mm	40	80	80	100	125
DN3mm	40	80	80	100	125
重量Kg	8.25	17	15	24	27.7
配套離子交換器直徑mm	Ø1000	Ø1500	Ø2000	Ø2500	Ø3000

圖片點擊放大

樹脂噴射器

一、概述：

噴射器是依靠高壓液體（一般為水），經噴咀形成的高速流所產生的負壓來吸入并噴射另一種低壓流的設備，同時具有混合作用，在水處理中，樹脂噴射器用來輸送樹脂。

二、技術特性表

設計壓力MPa	0.3	介質濃度	<50%
設計溫度℃	50	設備材料	1Cr18Ni9Ti
介質	樹脂	重量Kg	35.74

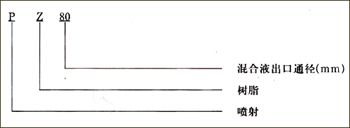

三、產品標記

四、簡圖

圖片點擊放大

堿液噴射器（碳素鋼）

       1.進口水壓（MPa):>0.278
       2.進口水溫（℃）：20-30
       3.出口壓力（MPa):≈0.15
       4.吸入室真空（mmHg):≈237.5
       5.入口酸液濃度：30％
       6.出口酸液濃度：4％

配套離子交換器直徑			Ø1000	Ø1500	Ø2000	Ø2500	Ø3000
噴射器出力t/h			3.9	8.9	15.7	24.6	35.4
結構尺寸	A（mm)		120	110	180	180	180
	B（mm)		82.5	117.5	175.5	165.5	207
	C（mm)		251.5	64.9	503.5	559.7	517.1
連接法蘭	酸液進口法蘭	DN₁	25	25	32	40	50
		Ø₁	85	85	100	110	125
		Ø₂	115	115	135	145	160
		n1-Mm₁×L₁	4-M12×45	4-M12×45	4-M16×50	4-M16×55	4-M16×55
	壓力水進口法蘭	DN₂	50	65	100	100	125
		Ø₃	125	145	180	180	210
		Ø₄	160	180	215	215	245
		n₂-Mm₂×L₂	4-M16×70	4-M16×80	8-M16×80	8-M16×80	8-M16×80
	酸溶液出口法蘭	DN₃	50	65	100	100	125
		Ø₅	125	145	180	180	210
		Ø₆	160	180	250	215	245
		n₃-Mm₃×L₃	4-M14×55	4-M16×60	8-M16×65	8-M16×65	8-M16×65

圖片點擊放大
